発光・蛍光イメージングシステム(ChemiDoc Touch MP)
この装置でできること
発光、蛍光を用い、ゲルやメンブレン上の核酸、タンパク質等を検出し、画像解析を行う。
装置の情報

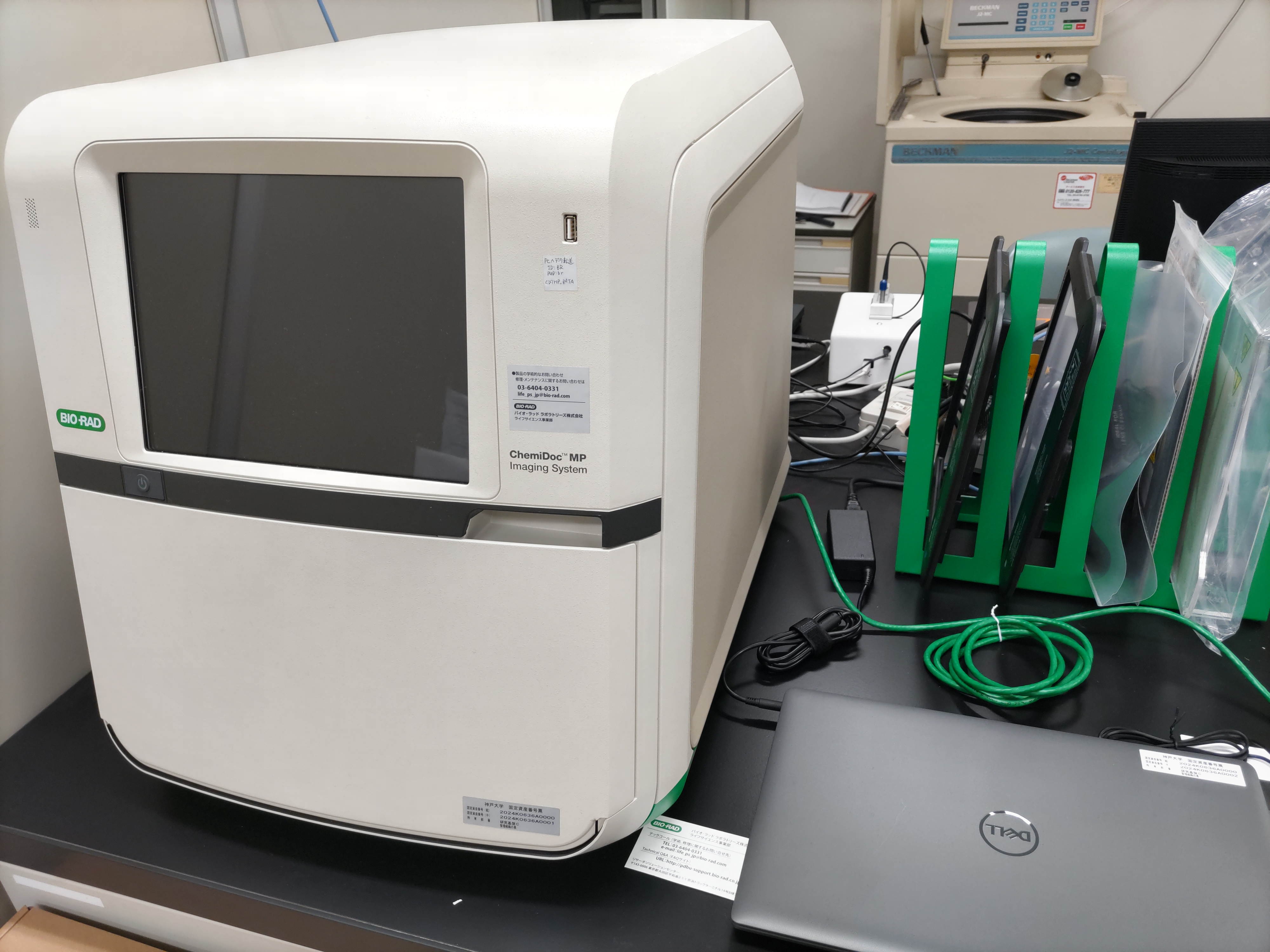

ChemiDoc Touch MP
バイオ・ラッドラボラトリーズ株式会社
構成：
1. 発光・蛍光イメージング装置 ChemiDoc Touch MP
2. 泳動槽 ミニプロティアンTetraレディーゲルセル（２枚用）
3. 電源装置 パワーパック Basic
4. 転写装置 トランスブロットTurbo
本体仕様
| 検出器 | 冷却CCD 画素数：600万画素 ダイナミックレンジ：＞4オーダー ビニング：1x1, 2x2, 3x3, 4x4, 6x6, 8x8 自動ズーム機能搭載(自動可動式カメラにより手動によるステージ高の変更不要) オートフォーカス ライブビュー機能搭載 最大撮影エリア：16.8 x 21 cm |
| 光源 | 透過型 UV光源(302 nm) 落射型 White光源 落射型 Blue光源(460-490 nm) 落射型 Green光源(520-545 nm) 落射型 Red光源(625-650 nm) 落射型 Far-Red光源(650-675 nm) 落射型 Near-IR光源(755-777 nm) |
| フィルター | 590/110 nmスタンダードフィルター 518-546 nmフィルター 577-613 nmフィルター 675-725 nmフィルター 700-730 nmフィルター 813-860 nmフィルター |
| トランスイルミネーター | 引き出し式UVトランスイルミネーター UVシールドによるUV光励起によるゲルの切り出しに対応 |
| トレイ | Blot/UV/Stain-Freeトレイ： ケミルミネッセンス、各種落射光、透過UV光、 Stain-Freeゲル(メンブレン)撮影に対応 Whiteトレイ：透過白色光撮影、ゲルの切り出しに対応 Blueトレイ：透過青色光撮影、ゲルの切り出しに対応 使用トレイを自動認識し、撮影パラメーターを自動調節 |
| フラット補正 | 撮影条件に対応したフラットフィールディングによる自動補正機能搭載 |
| 解析用ソフトウェア | ImageLabソフトウェア Windows / Macintosh対応 ライセンスフリー |
付属機器仕様

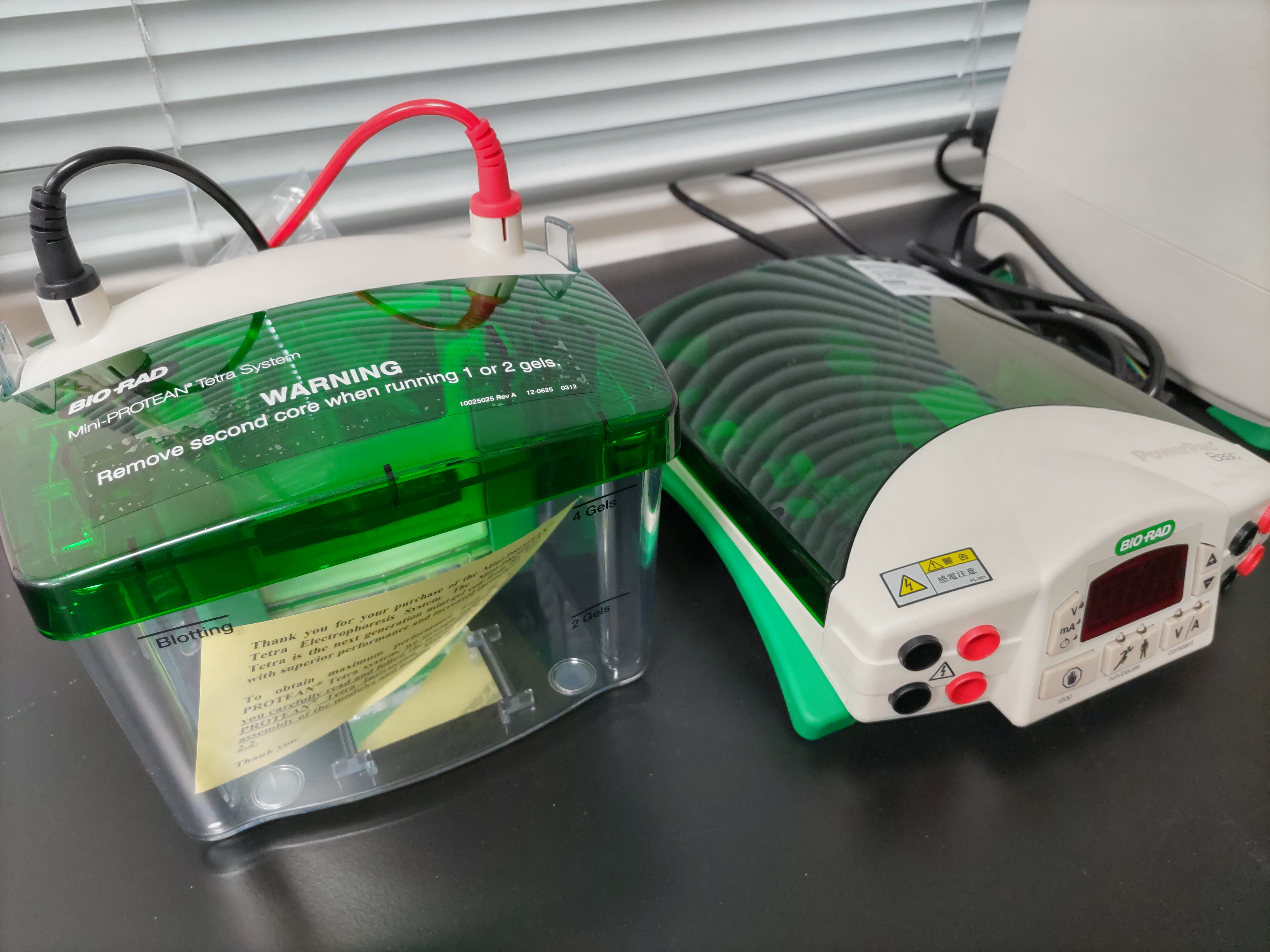

・ 電気泳動槽：ミニプロティアンTetraレディーゲルセル（２枚用）２台
泳動可能なゲルの枚数：1–2
プレキャストゲル：ミニプロティアン プレキャストゲル
ゲルのサイズ (W x L) ：プレキャスト: 8.6 x 6.8、ハンドキャスト: 8.3 x 7.3
泳動バッファー量：700 ml
・ 電源装置：パワーパック Basic １台
出力範囲：10–300 V、1 V ステップで完全に調節可
4–400mA、1mA 単位で完全に調節可能
75 W (最大)
出力の種類：自動クロスオーバによる定電圧および定電流
タイマー：1 分〜99 時間 59 分、完全に調節可

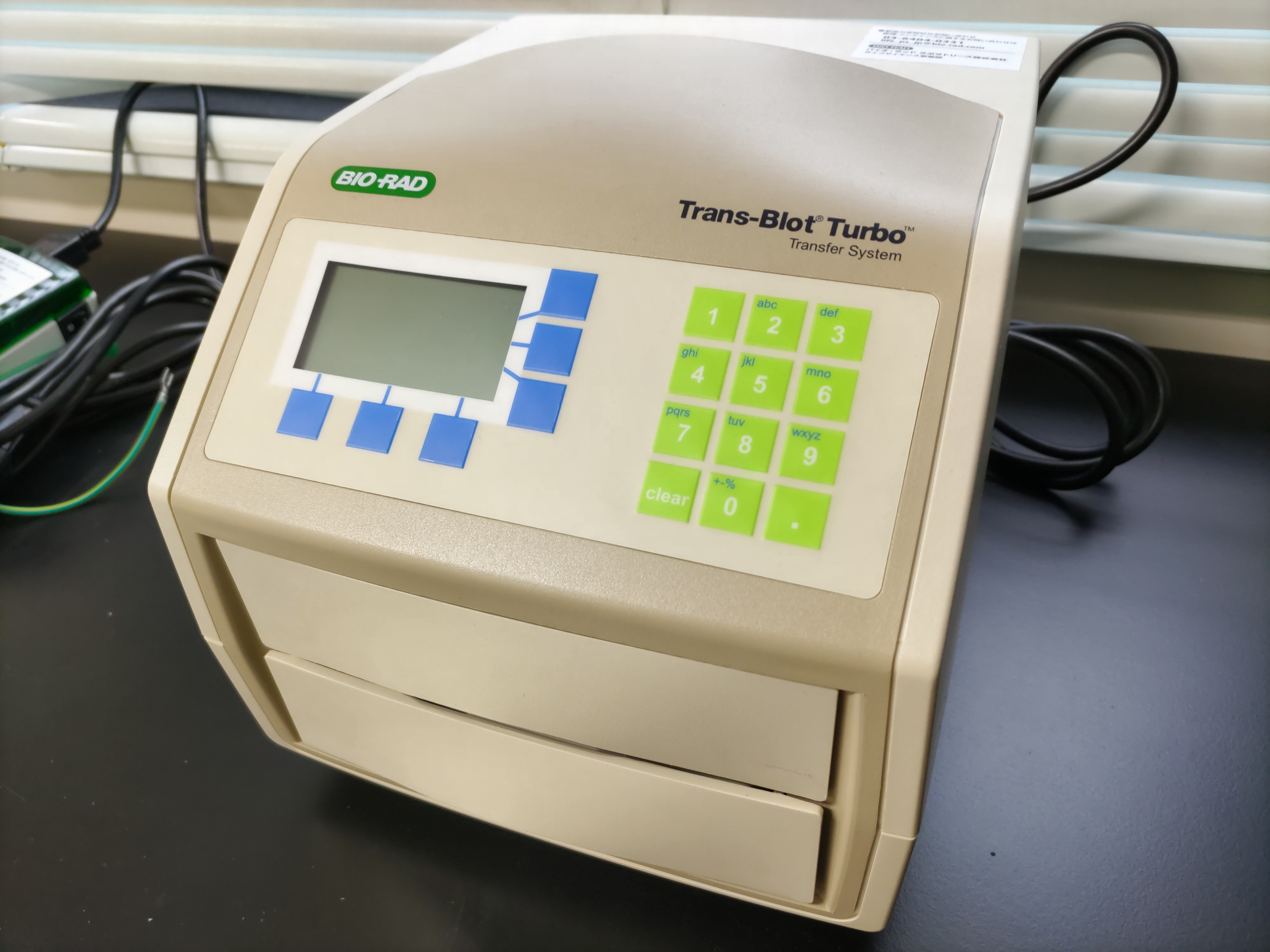

・ セミドライ式転写装置：トランスブロットTurbo １台
カセット数：２
ゲルサイズ：カセット１つにつき、ミニゲル 2 枚またはミディゲル 1 枚
転写時間：3分（転写パック使用時）
30〜60 分（一般的な消耗品使用時）
泳動可能なゲルの枚数：1–2
プレキャストゲル：ミニプロティアン プレキャストゲル
ゲルのサイズ (W x L) ：プレキャスト: 8.6 x 6.8、ハンドキャスト: 8.3 x 7.3
泳動バッファー量：700 ml
・ 電源装置：パワーパック Basic １台
出力範囲：10–300 V、1 V ステップで完全に調節可
4–400mA、1mA 単位で完全に調節可能
75 W (最大)
出力の種類：自動クロスオーバによる定電圧および定電流
タイマー：1 分〜99 時間 59 分、完全に調節可
・ セミドライ式転写装置：トランスブロットTurbo １台
カセット数：２
ゲルサイズ：カセット１つにつき、ミニゲル 2 枚またはミディゲル 1 枚
転写時間：3分（転写パック使用時）
30〜60 分（一般的な消耗品使用時）
