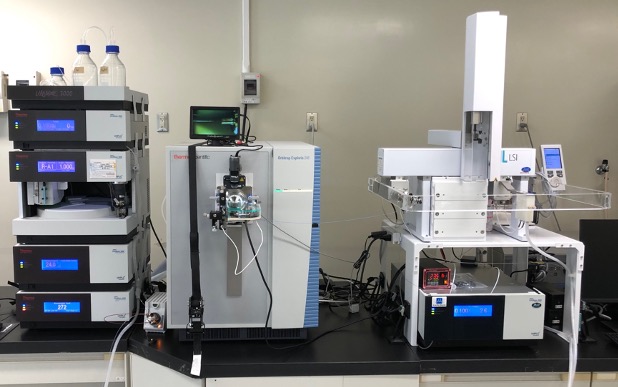

四重極電場型フーリエ変換質量分析装置(Exploris)
 |
この装置でできること
1.四重極電場型フーリエ変換質量分析計（Thermo Fisher Sceintific Orbitrap Exploris 240 2.Nano UHPLCシステム(Zaplous U3000-PAL System) 2.1.ポンプ（NCP-3200RS Nano/Cap ProFlow） 3.1.ポンプ（LPG-3400SD） |
各構成装置の情報
1.四重極電場型フーリエ変換質量分析計
機器名： 四重極電場型フーリエ変換質量分析計
型 番：Orbitrap Exploris 240
販売元：Thermo Fisher Scientific （サーモフィッシャー サイエンティフィック株式会社）
仕様
| 質量分析部 | 前段：四重極型質量分析計 後段：電場型フーリエ変換質量分析計 |
| 分解能 | 最大 240,000 at m/z200 (FWHM) |
| 質量精度 | External calibration ＜ 3 ppm RMS、最大24h Internal lock mass calibration ＜ 1 ppm RMS、最大24h EASY-IC使用時 ＜ 1 ppm RMS、最大5日間 |
| ダイナミックレンジ | 最大5桁 |
| 質量範囲 | m/z40-6,000 |
| スキャン速度 | 最大22 Hz |
| 極性切替 | 1.4 Hz |
| マルチプレキシング | 最大20プリカーサー／スキャン |
| スキャン機能 | フルMS、フルMS/AIF、SIM、t-MS2、DIA、dd-MS2、フルMS/AIF NL/dd-MS2、フルMS/dd-MS2 |
| 解離法 | In-source CID、HCD |
| イオン化法 | エレクトロスプレーイオン化法（ESI）、大気圧化学イオン化法（APCI） |
2.Nano UHPLCシステム(Zaplous U3000-PAL System)
2.1ポンプ
機器名：ポンプ
型 番：NCP-3200RS Nano/Cap ProFlow
販売元：Thermo Fisher Scientific （サーモフィッシャー サイエンティフィック株式会社）
ポンプ単体仕様
| 流速範囲 | 50 nL/min～1500 nL/min |
| 耐圧 | 80 MPa |
| 流量精度（in gradient mode @ 300 nL/min） | ＜0.2% RSD または ＜0.1min SD |
2.2オートサンプラー
機器名：オートサンプラー
型 番：PAL LSI
販売元：CTC Analytics（エーエムアール株式会社）
オートサンプラー単体仕様
| 注入量範囲 | 0.1～15 μL |
| 耐圧 | 120 MPa |
| サンプル温度制御範囲 | 4～40 °C |
| サンプルインジェクション | サンプルループ／トラップカートリッジ |
3.HPLCシステム（Ultimate 3000）
3.1ポンプ
機器名：ポンプ
型 番：LPG-3400SD
販売元：Thermo Fisher Scientific （サーモフィッシャー サイエンティフィック株式会社）
ポンプ単体仕様
| 設定流量範囲（推奨流量範囲） | 0.001～10.0 mL/min（0.2～10.0 mL/min） |
| 最大吐出圧力 | 62 MPa |
| 混合方式 | 低圧混合 |
| 混合正確さ | ± 0.5%（フルスケール） |
| 混合精密さ | ＜ 0.15% SD |
| 容離液ラインの数 | 4 |
| グラジエントディレイボリューム | 出荷時690 uL 325～1840 μL |
| デガッサー | 内蔵、4チャンネル |
3.2オートサンプラー
機器名：オートサンプラー
型 番：WPS-3000TSL ANALYTICAL
販売元：Thermo Fisher Scientific （サーモフィッシャー サイエンティフィック株式会社）
オートサンプラー単体仕様
| 耐圧 | 62 MPa |
| 注入量範囲（推奨範囲） | 0.01～100 μL（1～100 μL） |
| 注入量正確さ | 典型値：±0.5% 50 uLおよび90 uL注入時 |
| 最少サンプル必要量 | 5 μLで1 uL注入（250 μLコニカルバイアル） |
| 注入量精密さ | ＜ 0.25% RSD:5 μL 注入時 (典型値 ＜ 0.15% RSD) カフェイン水溶液 |
| 直線性 | 相関係数 ＞ 0.9999、RSD ＜ 0.5%:5-90 μL 注入時 カフェイン水溶液 |
| キャリーオーバー | ＜ 0.004%:カフェイン、7.5 MPa、外部洗浄 |
| サンプル収容数 | 216 x 0.3 mLバイアル、120 x 1.1 mL コニカルバイアル、216 x 1.2 mLバイアル、120 x 1.8 mL/2.0 mLバイアル、66 x 4 mLバイアル、30 x 10 mLバイアル、3 x 24ディープウェルプレート、96および384 標準またはディープウェルプレート、3 x 40 0.5 mLおよび1.5 mL |
| ニードル洗浄 | アクティブ外部ニードル洗浄 |
| サンプル温調 | 4°C～45°C、または室温より22°C下 |
| サンプル温度正確さ | ±2°C |
3.3カラムコンパートメント
機器名：カラムコンパートメント
型 番：TCC-3000SD
販売元：Thermo Fisher Scientific （サーモフィッシャー サイエンティフィック株式会社）
カラムコンパートメント単体仕様
| 温度設定範囲 | 5 °C～80 °C 室温以下 18 °Cから |
| 温度正確さ | ±0.5 °C |
| 温度安定性 | ±0.1 °C |
| 温度精密さ | ±0.1 °C |
3.4可変波長検出器
機器名：可変波長検出器
型 番：VWD-3400RS
販売元：Thermo Fisher Scientific （サーモフィッシャー サイエンティフィック株式会社）
可変波長検出器単体仕様
| セル容量 | 2.5 μL |
| 光路長 | 7 mm |
| 耐圧 | 12 MPa |
| 光源 | 重水素ランプ、タングステンランプ |
| 波長範囲 | 190〜900 nm タングステンランプは波長>600 nmの場合に推奨 |
