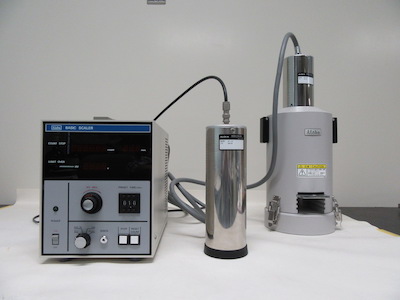

GM測定装置JDC-125

装置の情報

GM型放射能測定装置
JDC-125
日立(旧アロカ)

構成:
1. ベーシックスケーラー TDC-105B
2. γ線用NaI(Tl)シンチレーションディテクタ ND-451F
3. GM管プローブ GP-14V
4. 測定台 PS-202D


仕様

1. ベーシックスケーラー TDC-105B

接続可能検出器 当社製各種GMプローブ、シンチレーションディテクタ、ガスフローカウンタ
入力切替 TEST、PHS、IN、GM、SCINT
入力感度 DISCR ADJ. ボリュームにより調整可能(ただし、ボリュームを戻すと初期電圧になる)
GM 負パルス 100 mV(100 mV~約500 mVまで可変)
SCINT 負パルス 10 mV(10 mV~約50 mVまで可変)
PHS IN 負パルス 300 mV(300 mV~約1.5 Vまで可変)
アンプ出力 負パルス
波高選別出力 負パルス 約5 V
計数容量 999.999 COUNT(6ケタ発光ダイオード)
計数分解能 3 μS以内
計時容量 0.1~99.9 min(3ケタ発光ダイオード)
プリセットタイム 0.1~99.9 min(3ケタディジスイッチにて設定可能)
計数制御 STOP、RESET-COUNT押しボタンスイッチによる手動制御及びPRESET TIMEによる自動計数制御
高圧出力用接栓(GM/HV) GMプローブ接続用端子及び高圧出力用端子共用
高圧出力表示 4ケタディジスイッチ表示
高圧出力電圧 300~3.000 V(PHS IN、GM、SCINT)連続可能(10回転マルチダイヤルによる)
HV LIMITの設定 300~3.000 V(PHS IN、GM、SCINT)任意設定可能(HV LIMIT 3回転マルチダイヤルによる)
HV LIMIT OVER表示 HV LIMIT設定値以上の高電圧検出でLIMIT表示灯が点滅し高電圧出力下降(HV DOWN)
HV DOWNの解除 HV LIMIT RESETスイッチによる
高圧出力電流 MAX. 25 μ/3000 V
高圧安定度 電源電圧AC100 V ± 10%変動に対し、± 0.3%以内
計数モニタ 1音/COUNT(ON-OFFスイッチ付き)

2.γ線用NaI(Tl)シンチレーションディテクタ ND-451F

使用ベースデテクタ DB-51形
内蔵前置増巾器 二重エミッタホロワー GAIN 約1倍
所要電源 約-18 V or – 24 V 2 mA +600 V~1300 V 約18 μA at 800 V
無歪最大出力パルス電圧 負 約1 V
出力インピーダンス 約100 Ω
使用シンチレータ NaI (Tl) 2 “φ × 2”
シンチレータマウント金具 SH-141
使用光電子増倍管 # 7696(東芝)2 ” φ
測定核種 γ線
測定エネルギー範囲 20 KeV~3 MeV
測定効率 (詳細は取扱説明書15~18ページを参照してください)
エネルギー分解能 約10%(137Csγ線エネルギー 0.662 MeVにて)
ケーブル長 複合4芯ケーブル 約3 m
信号用 BNC-P
プラグ高圧用 UG-932/u
プリアンプ用 AN3106B-10SL-3S
外径寸法 約76 φ × 306 mm

3.GM管プローブ GP-14V

使用GM管 25 φ端窓形GM管Aloka GM-2503A、GM-2503B、GM-LB-2501
50 φ大面積端窓形GM管 Aloka GM-5004(25 φ用アダプタ取りはずしにより)
高圧信号端子 UG-931/U
耐圧 約1500 VDC
絶縁抵抗(高圧信号端子心線−ケース間) 5000 MΩ以上/500 Vメガー

4.測定台 PS-202D

吸収板受け 約67.5 × 134 mm(理研製標準30 φ Al吸収板用)
試料皿受け① 約67.5 × 134 mm(試料皿621、321用)
試料皿受け② 約67.5 × 134 mm(試料皿651用)
試料棚 10、20、30、40 mm(10 mmステップ4段)
但し、試料棚から検出器窓間距離(検出器窓とはNDシリーズのときはシンチレータ表面、GPシリーズのときはマイカ窓表面)は上記距離に3.5 mmプラスされます
外形寸法 約298 × 190 (290) mm
重量 約40 kg
オプション 60 φ 用受皿(60 φ フィルター及び60 φ チャコールカートリッジ測定可能)
