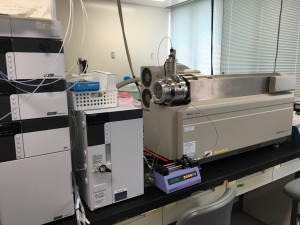

4000 QTRAP LC/MS/MSシステム
 |
この装置でできること高感度整数質量分析 合成化合物、天然物質の質量解析 Multiple Reaction Monitoring (MRM) 解析
1.1.送液ユニット（LC-20AD）
2.オートサンプラー（SIL-20AC）
|
各構成装置の情報
1.島津高速液体クロマトグラフ
1.1島津高速液体クロマトグラフ用送液ユニット
機器名： 高速液体クロマトグラフ用送液ユニット
型 番：LC-20AD
販売元：株式会社 島津製作所
LC-20AD単体仕様
| ポンプ型式 | マイクロボリュームダブルプランジャポンプ（1ストローク約10 μl） | ||
| 送液方式 | 定流量送液および定圧力送液 | ||
| 定流量送液 | 流量設定の範囲 | 0.0001~5 ml/min [1.0~40 MPa]
5.0001~10 ml/min [1.0~20 MPa] |
|
| 流量の正確さ | ±1% または±2 μl/minのどちらか大きい値以下（0.01~2 ml/min）
±2%（2~5 ml/min）（1.0~40 MPa、水、室温20~30℃の範囲内で一定のとき） |
||
| 流量の精密さ | 0.006% RSDまたは0.02 min SDのどちらか大きい値以下 | ||
| 圧力リミッタ機能 | 上限値／下限値 | ||
| 接液部材質 | SUS316L、PEEK、PTFE、ルビー、サファイア、ハステロイ® | ||
| サクションフィルタ | 10 μm | ||
| ラインフィルタ | 5 μm容積約70 μl | ||
| タイムプログラム | 流量、圧力、イベント、LOOP（プログラムの繰り返し）10ファイル合計320ステップ | ||
| 圧力表示の正確さ | ±2% または±0.5 MPaのどちらか大きい値 | ||
| プランジャ洗浄経路 | オプションの自動洗浄キットを接続することにより、自動洗浄が可能 | ||
| 大きさ | 260W×420D×140H mm（ただし、突起物を含まず） | ||
| 質量 | 10 kg | ||
| 使用温度範囲 | 4~35℃ | ||
| 電源 | （部品番号、電源電圧、消費電力、周波数） | ||
| 228-45000-31：AC100 - 120 V (100 - 120 V~)、150 VA、50/60 Hz | |||
| 228-45000-32：AC100 - 120 V (110 - 120 V~)、150 VA、50/60 Hz | |||
| 228-45000-38：AC220 - 240 V (220 - 240 V~)、150 VA、50/60 Hz | |||
1.1.2高圧グラジエント仕様：
システムコントローラ（CBM-20A）制御の高圧グラジエント仕様
| 混合溶媒の液数 | 2液または3液 |
| グラジエントプロファイル | ステップ、リニア、指数関数（LCワークステーションからの制御時のみ）が多段で可能 |
| プログラムのステップ数 | 20ファイル合計400ステップ |
| プログラムの時間 | 0.01~9999.9分（0.01分ステップ） |
| 設定混合比の範囲 | 0~100%（0.1%ステップ） |
| 濃度設定の確度 | ±0.5%（0.2~2 ml/min） |
| ±1.0%（2~5 ml/min） | |
| （水／カフェイン水溶液の2液グラジエント、1.0~40 MPaの場合） | |
| 使用可能な流量の範囲 | 0.0001~10 ml/min |
送液ユニット（LC-20AD）制御の高圧グラジエント仕様
| 混合溶媒の液数 | 2液 |
| グラジエントプロファイル | ステップ、リニアが多段で可能 |
| プログラムのステップ数 | 10ファイル合計320ステップ |
| プログラムの時間 | 0.01~999.99分（0.01分ステップ） |
| 設定混合比の範囲 | 0~100%（0.1%ステップ） |
| 濃度設定の確度 | ±0.5%（0.2~2 ml/min）
±1.0%（2~5 ml/min） （水／カフェイン水溶液の2液グラジエント、1.0~40 MPaの場合） |
| 使用可能な流量の範囲 | 0.0001~10 ml/min |
1.1.3.低圧グラジエント仕様：
システムコントローラ（CBM-20A）制御の低圧グラジエント仕様
| 混合溶媒の液数 | 最大4液 |
| グラジエントプロファイル | ステップ、リニア、指数関数（LCワークステーションからの制御時のみ）による曲線が多段で可能 |
| プログラムのステップ数 | 20ファイル合計400ステップ |
| 設定混合比の範囲 | 0~100%（0.1%ステップ） |
| 濃度設定の確度 | ±1%
（水／カフェイン水溶液の2液グラジエント、流量0.1~2 ml/min、圧力1~20 MPaの場合） |
| 使用可能な流量の範囲 | 0.0001~2 ml/min（2 ml/min以上でも使用できますが、低圧グラジエントユニットの電磁弁の寿命が短くなります） |
送液ユニット（LC-20AD）制御の低圧グラジエント仕様】
| 混合溶媒の液数 | 最大4液 |
| グラジエントプロファイル | ステップ、リニアが多段で可能 |
| プログラムのステップ数 | 10ファイル合計320ステップ |
| プログラムの時間 | 0.01~999.99分（0.01分ステップ） |
| 設定混合比の範囲 | 0~100%（0.1%ステップ） |
| 濃度設定の確度 | ±1%
（水／カフェイン水溶液の2液グラジエント、流量0.1~2 ml/min、圧力1~20 MPaの場合） |
| 使用可能な流量の範囲 | 0.0001~2 ml/min（2 ml/min以上でも使用できますが、低圧グラジエントユニットの電磁弁の寿命が短くなります） |
1.2.島津高速液体クロマトグラフ用オンラインデガッサ
機器名： 島津高速液体クロマトグラフ用送液ユニット
型番：DGU-20A3
販売元：株式会社 島津製作所
仕様
| 流路数 | 3流路 |
| 脱気性能 | 紫外吸収検出器を用い、波長210 nm、感度0.5 AU、溶存酸素飽和状態のメタノール（液温25℃ 、HPLCグレード）を流量1 ml/minで送液させたとき、本機を通さない場合と通した場合でのUV吸光度変動幅が300 mAU以上 |
| 最大使用流量 | 1流路あたり20 ml/min（イオン交換水時。送液する液体によって適応範囲は変動） |
| 内部容量 | 380 μl/1流路 |
| 耐圧力 | 98 kPa （1kgf/cm2）以下 |
| （ただし、送液ユニットで吸引する場合に限る。本機に加圧送液することは不可） | |
| 使用配管 | 外径3 mm × 内径1.5 mmのPTFEチューブ |
| 接液部材質 | 全溶媒性特殊合成樹脂（脱気膜）、PEEK（接続ジョイント） |
| 外部出力 | 装置の自己判断で異常があると、外部端子（ALARM）に信号を出力 |
| セルフクリーニング | 真空ポンプの稼働時に、空気を吸入し真空ポンプの寿命を長くする機構付 |
| 大きさ | 260W×421D×72Hmm（突起部分含まず） |
| 質量 | 5 kg |
| 使用温湿度範囲 | 温度4~35℃、湿度20~85% |
| 電源 | +24V（リモートケーブルにより、送液ユニットに接続して給電） |
1.3.島津高速液体クロマトグラフ用カラムオーブン
機器名： 高速液体クロマトグラフ用カラムオーブン
型番：CTO-20A
販売元：株式会社 島津製作所
仕様
| 方式 | 強制空気循環方式 |
| 温度制御の範囲 | 室温（装置の周囲温度）+10~85℃ |
| 温度設定の範囲 | 4~85℃、1℃ステップ |
| 温度設定の精度 | ±0.1℃ |
| 使用周囲の温度範囲 | 4~35℃ |
| カラム室内（槽内）寸法 | 220W×95D×365Hmm |
| 安全対策 | 過熱防止のため、使用最高温度の設定が可能。さらに、温度ヒューズを内蔵 |
| 可熱性溶媒のリークセンサを内蔵 | |
| 空気攪拌用ファンの回転スピード調節設定 | 温度によって、自動調節を行う |
| タイムプログラム機能 | 温度設定の変更、温度制御の開始、停止およびプログラムの繰り返し、320ステップ、0.1~999.9分、リニア温調 |
| 外形寸法 | 260W×420D×415Hmm |
| 質量 | 20 kg |
| 電源 | AC100V、500VA：228-45009-31 |
| AC120V、600VA：228-45009-32 | |
| AC220-240V、600VA：228-45009-38 |
2.オートサンプラ
機器名： 高速液体クロマトグラフ用オートサンプラ
型番：SIL-20AC
販売元：株式会社 島津製作所
仕様
| 注入方式 | 全量サンプル注入、注入量可変式（注入時のサンプルロスはゼロ） |
| 注入量の設定範囲 | 0.1 ~ 100 μl
（0.1~0.9 μl: 0.1 μlステップ、1~100μl: 1 μlステップ） |
| 処理サンプル数 | 175＠1 ml試料びん、105＠1 .5 ml試料びん、50＠4 ml試料びん
192＠マイクロプレート（96ウェル2枚）、768＠マイクロプレート（384ウェル2枚） 192＠ディープウェルプレート（96ウェル2枚）、768＠ディープウェルプレート（384ウェル2枚） |
| 試料びん | 1.5 mlガラス製、1.1 mlガラス製、1 mlガラス製、4 mlガラス製、0.3 mlガラス製（ステンレス製スペーサー付）、0.3 mlガラス製（4 mlガラスビン収納タイプ）、1 mlプラスチック製、0.2 mlプラスチック製、4 mlプラスチック製、96穴マイクロプレート、384穴マイクロプレート、96穴ディープウェルプレート、384穴ディープウェルプレート |
| 注入量再現性 | RSD≦0.3%（0.1 ul注入時） |
| クロスコンタミネーション | 0.005%以下（ただし、指定条件による） |
| 注入量正確さ | ±1%以内（50 μl注入時n=10） |
| 繰り返し注入の回数 | 1~30回／サンプル |
| 分析時間の設定 | 0.01分ステップ（< 1000分）、0.1分ステップ（> 1000分） |
| 注入条件のステップ数 | 最大100ステップ |
| サンプルの吸引速度 | 0.1~15 ul/sec（0.1 ul/secステップ） |
| 洗浄液の吸引速度 | 可変（1~35 ul/sec・1 ul/ステップ） |
| 許容最大圧力 | 20 MPa |
| サンプルクーラー | 方式：直冷方式（設定温度4℃のときは室温30℃以下、湿度70%以下の環境条件下で使用）、除湿機能内蔵 |
| 温度設定範囲：4~40℃（4℃まで冷却できるのは室温30℃、湿度70%以下） | |
| 温度正確さ：±3℃（マイクロプレート、ディープウェルプレートは±6℃、1℃以下には冷却されません） | |
| その他 | 接続部の材質：ステンレス（SUS316L、SUS316）、セラミック、PTFE、ETFE、FEP、GFP、サファイア、PEEK |
| 使用環境温度：4~35℃（4℃まで冷却できるのは室温30℃、湿度70%以下） | |
| 使用可能湿度範囲：20~85%（4℃まで冷却できるのは室温30℃、湿度70%以下） | |
| 使用可能pH範囲：1~14 | |
| 外寸法 | 260W×500D×415Hmm |
| 重さ | 30kg |
| 電源 | （部品番号：電源電圧、消費電力、周波数）
228-45007-31：AC100 V ± 10% (100 V~)、300 VA、50/60 Hz 228-45007-32：AC110 - 120 V ± 10% (110 - 120 V~)、300 VA、50/60 Hz 228-45007-38：AC220 - 240 V ± 10% (220 - 240 V~)、300 VA、50/60 Hz |
| エラー表示 | あり（誤作動は、エラー表示して停止） |
3.ハイブリッド トリプル四重極リニアイオントラップ質量分析システム
機器名： ハイブリッド トリプル四重極リニアイオントラップ質量分析システム
型番： 4000 QTRAP LC/MS/MS
販売元：AB SCIEX （株式会社 エービーサイエックス）
仕様
| 試料導入部 | インフュージョン法
ループインジェクション／フローインジェクション法（FIA） LC法 |
| イオン化法 | エレクトロスプレーイオン化法（ESI） |
| 質量分析部 | 三連四重極型（Q3部分にリニアイオントラップを搭載） |
| マスレンジ | 四重極モード：m/z 5~2,800
Trapモード：m/z 50~2,800 |
| スキャンモード | 四重極モード：Single MS modes, Precursor Ion, Neutral Loss, MRM |
| Trapモード：Enhanced MS (EMS), Enhanced Resolution (ER), Enhanced Product Ion (EPI), MS3 (MS/MS/MS), Enhanced Multiply Charged (EMC), Time Delayed Fragmentation (TDF) |
