ウルトラミクロトーム(UMT)

---

装置概要

本装置は透過型電子顕微鏡(TEM)の試料を作製する装置です。 エポキシ系樹脂に包埋された生物組織、ポリマー、フィルム、ゴム、金属、ナノ粒子等の広範囲の試料をダイヤモンドナイフまたはガラスナイフをセットして室温で厚さ60～100 nm、幅0.5～3 mmの超薄切片を切り出します。 本装置は走査電子顕微鏡(SEM)や原子間力顕微鏡(AFM)観察に必要な高い面精度の断面作製にも用いられます。

装置仕様

1.　装 置

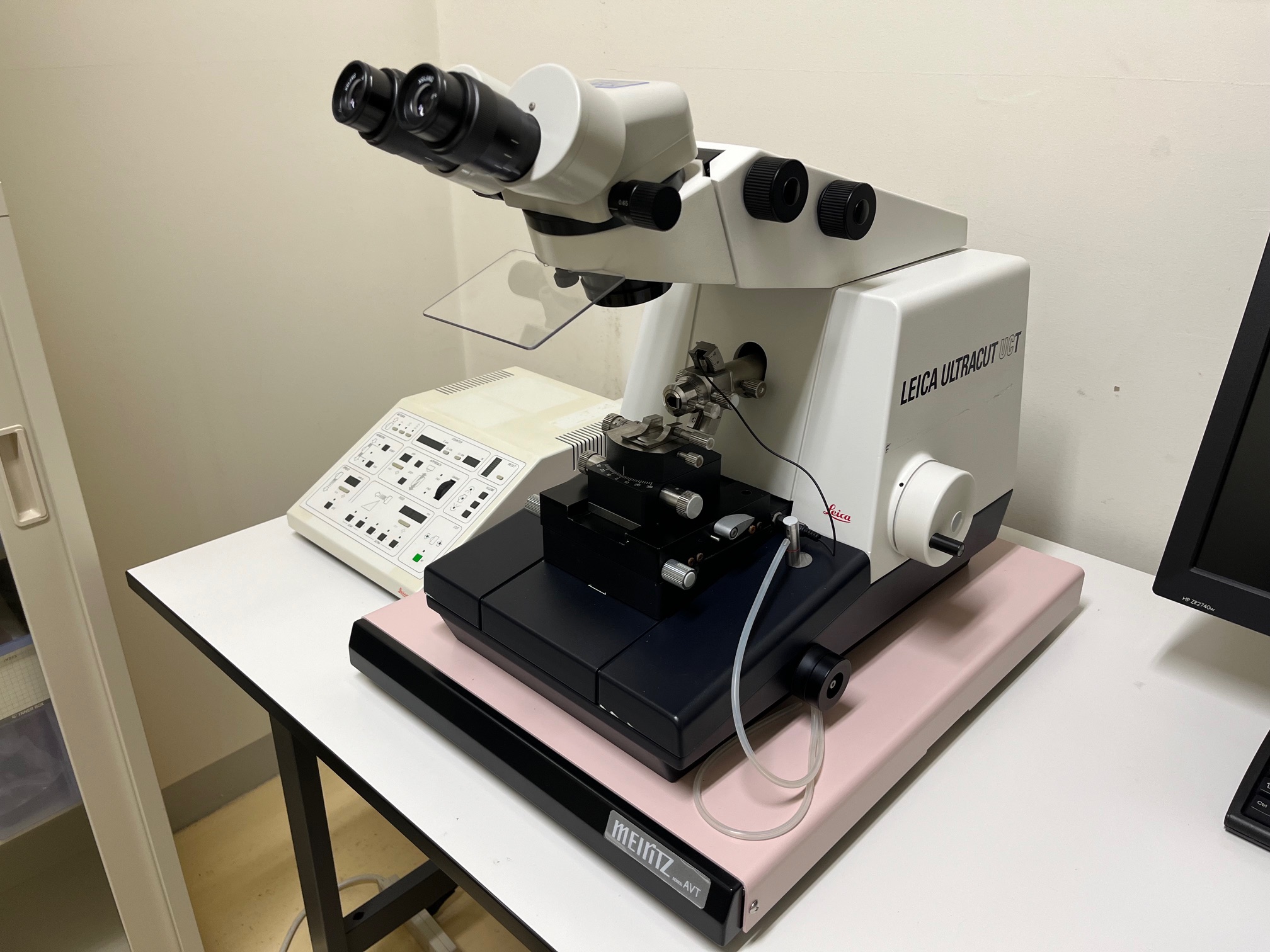

• ライカマイクロシステムズ株式会社　ULTRACUT-UCT

2.　仕 様

[UMT]

• 試料送り
  機械送り方式
• 切削厚さ
  1 nm ～ 5 µm
• 全送り量
  自動 200 µm
• 切削速度
  0.05～100 mm/sec
• ナイフホルダー
  回転 ±30°, Tilt 1～15°
• 試料
  回転 360°, Tilt ±25°
• 移動量
  前後 10, 左右 25 mm
• ステレオマイクロスコープ
  倍率　×10～×60
• 照明
  トップ、バック、透過
